Aussen Geländer

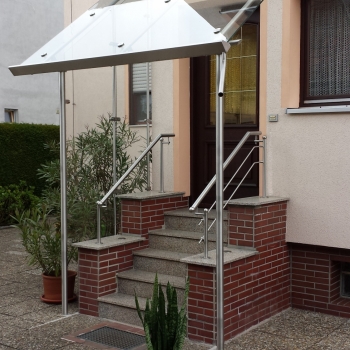

Treppengeländer 1-2 hochgeladen: 24 Dec 2018 filigrane Eingangsüberdachung - Edelstahl mit Geländer
Balkongeländer 251 hochgeladen: 23 Mar 2017 Balkon mit Edelstahlgeländer /Lochblech und Glas kombination
Balkongeländer 203 hochgeladen: 18 Dec 2016

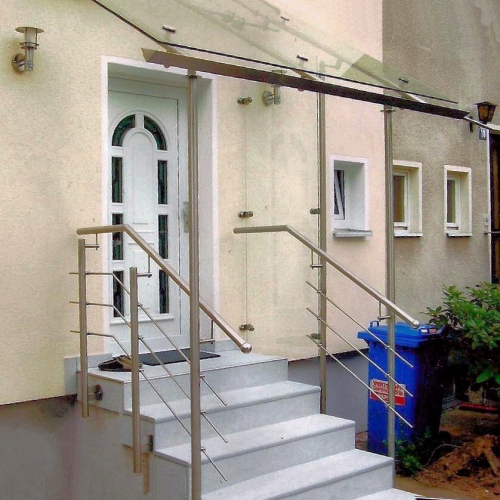

Vordach 1-1 hochgeladen: 24 Dec 2018 iligrane Eingangsüberdachung - Edelstahl mit Geländer
Balkon / Balkongeländer 200 hochgeladen: 18 Dec 2016 Stahlbalkon Glasdach ,Edelstahlsicherheitsglasgeländer, mit Glas Windschutz
Balkon 22002 1 hochgeladen: 5 Jun 2022 Balkon mit Edelstahlgeländer und undurchsichtigen Rauchglas
Balkon 22002-3 hochgeladen: 5 Jun 2022 Balkon mit Edelstahlgeländer und undurchsichtigen Rauchglas
Balkongeländer 77 hochgeladen: 15 Sep 2016
Balkongeländer 210 hochgeladen: 18 Dec 2016 Balkon mit passendem Sichtschutz
Vordach 211 hochgeladen: 18 Dec 2016 individuelle Edelstahldachkonstruktion mit Sicherheitsglas-Eindeckung
Treppengeländer 230 hochgeladen: 18 Dec 2016
Balkongeländer 1004 hochgeladen: 18 Dec 2016
Balkon 24031 hochgeladen: 4 Mar 2024 Balkonkonstruktion mit wasserdichten Belag - dient gleichzeitig als Terrassenüberdachung - Spindeltreppe mit Lochblechstufen und Laufsteg
Balkongeländer 207 hochgeladen: 18 Dec 2016

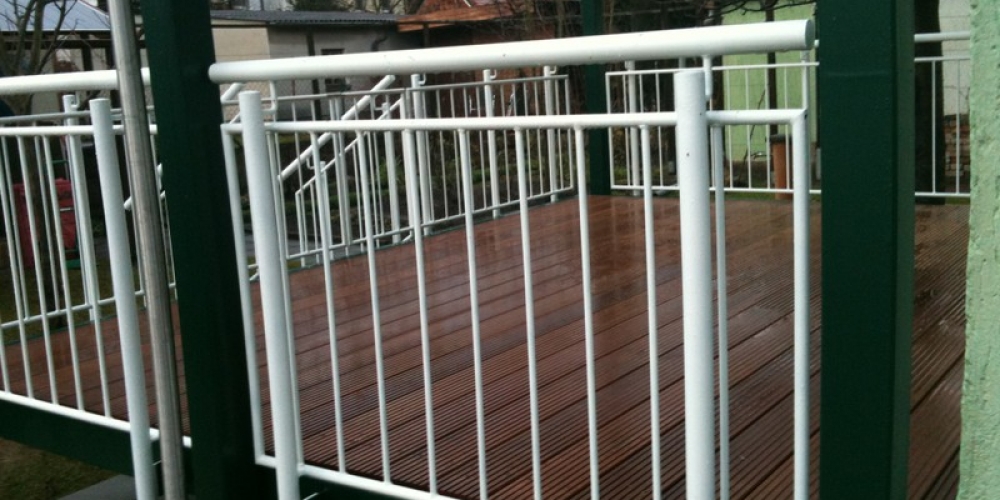

Terrasse / Terrassengeländer 254-2 hochgeladen: 18 Dec 2016 Terrassenkonstruktion mit Kunststoff Dielenbelag. Edelstahl Reelinggeländer , Abgangstreppe mit engmaschigen Gitterrost
Balkongeländer 107 hochgeladen: 18 Dec 2016
Balkongeländer 245 hochgeladen: 18 Dec 2016 furnierte Stahlüberdachung mit Verbundglas Eindeckung mit versiegelten Wandanschluß
aussen Geländer 244 hochgeladen: 18 Dec 2016
Treppeneländer 224 hochgeladen: 18 Dec 2016
balkon 22002 2 hochgeladen: 5 Jun 2022 Balkon mit Edelstahlgeländer und undurchsichtigen Rauchglas
Balkongeländer 53-2 hochgeladen: 15 Sep 2016
Geländer 240306 hochgeladen: 6 Mar 2024 Hochreuther - Systemgeländer - feuerverzinkt mit Trespa-Fassadenplatten-Verkleidung
Terrasse / Terrassengeländer 233-2 hochgeladen: 18 Dec 2016 Terrassenkonstruktion mit Kunststoff Dielenbelag. Edelstahl Reelinggeländer , Abgangstreppe mit engmaschigen Gitterrost
Balkongeländer 48-5 hochgeladen: 15 Sep 2016
Balkongeländer 222 hochgeladen: 18 Dec 2016 Überdachung unten hervorspringender Balkon Edelstahlrahmen mit Verbundglas Eindeckung
Balkongeländer 134 hochgeladen: 18 Dec 2016
Geländer 003 hochgeladen: 2 Jan 2017 Terassengeländer Edelstahl V2A mit Pulverbeschichteten Alu Blechen
Terrasse / Terrassengeländer 233-3 hochgeladen: 18 Dec 2016 Terrassenkonstruktion mit Kunststoff Dielenbelag. Edelstahl Reelinggeländer , Abgangstreppe mit engmaschigen Gitterrost
Balkon 22001-3 hochgeladen: 23 Jan 2022 Balkonüberdachung als Fortführung von einem Edelstahlrundrohrgeländer mit mattweißer Sicherheitsverglasung und integrieten Windschutz-Seitenteil.
Balkongeländer 231 hochgeladen: 18 Dec 2016
Treppengeländer 556 hochgeladen: 18 Apr 2020 Edelstahlroh konstruktion mit Rauchfarben ud Sicherheitsglas
Balkongeländer 205 hochgeladen: 18 Dec 2016
Vordach 218 hochgeladen: 18 Dec 2016
aussen Geländer 256 hochgeladen: 18 Dec 2016
Balkongeländer 252 hochgeladen: 18 Dec 2016
Terrasse / aussen Geländer 254-3 hochgeladen: 18 Dec 2016 Terrassenkonstruktion mit Kunststoff Dielenbelag. Edelstahl Reelinggeländer , Abgangstreppe mit engmaschigen Gitterrost
Balkon 24031-2 hochgeladen: 6 Mar 2024 Balkonkonstruktion mit wasserdichten Belag - dient gleichzeitig als Terrassenüberdachung - Spindeltreppe mit Lochblechstufen und Laufsteg
Treppeneländer 229 hochgeladen: 18 Dec 2016
aussen Geländer 255 hochgeladen: 18 Dec 2016
Balkongeländer 242 hochgeladen: 6 Nov 2020 Das Bild zeigt einen stilvollen Außenbalkon mit einem passenden Geländer aus Edelstahl. Der Balkon ist großzügig gestaltet und bietet ausreichend Platz zum Entspannen und Genießen. Das Balkongeländer ist aus gebürstetem Edelstahl gefertigt und besteht aus runden Pfosten, die durch flache Handläufe miteinander verbunden sind. Die senkrechten Stäbe des Geländers sind flach und parallel angeordnet, was eine klare und moderne Optik ergibt. Das Geländer fügt sich harmonisch in die Fassade des Hauses ein und verleiht dem Balkon einen stilvollen und zeitlosen Charakter. Die hochwertige Verarbeitung und die verwendeten Materialien sorgen für eine lange Lebensdauer und eine zeitlose Ästhetik.

Geländer (Quelle wikipedia.org)



Stadtgeländer in Frankreich
Brückengeländer
Treppengeländer
Treppengeländer mit Glasfüllung
Hölzernes Treppengeländer mit Traljen aus der Zeit um 1900 in einem deutschen Mietshaus

Ein Geländer ist eine Absturzsicherung oder ein Personenführungselement.

Man findet Geländer an

  • Gebäuden (an Balkonen, Dachgärten, Treppen, bei Fenstern mit niedrigen Brüstungen (unter 80 cm) oder auch vor raumhohen Glasfassaden).
  • Wegen (Laderampen, Brücken, Böschungen, …)
  • Fahrzeugen (auf Schiffen (siehe Reling), an LKWs (Silo-Sattelzügen), …)
  • Industrieanlagen und Maschinen (an Kränen, Stegen, Rohrbrücken, Behältern, Silos, …)
  • Sonderbauwerken (zum Beispiel an Gartenbau-Kunstwerken, Aussichtstürmen, …)
  • Gerüsten
  • anderen Absturzkanten (an befestigten Gewässer-Ufern, Dampferanleger, …)
  • an technischen Einrichtungen (an Herden, Aufzugskabinen aus Glas, Hebebühnen, …)

Materialien sind Holz, Stahl, Kunststoff, Beton und andere. Es gibt dauerhaft befestigte Geländer und solche, die sich leicht demontieren lassen.

Anforderungen

Geländer können von Architekten und Designern als besonders gestaltetes Element eingesetzt werden. Form und Gestaltung der Geländer haben dann einen prägenden Einfluss auf den Gesamteindruck, den ein Gebäude oder eine Anlage (ebenso ein Park, ein Schiff, eine Maschine usw.) bietet.

Die Form der Geländer von Treppen in Gebäuden ist in Deutschland in der DIN-Norm 18065 „Gebäudetreppen“, in den Landesbauordnungen und in den Unfallverhütungsvorschriften (UVV) geregelt. Treppengeländer müssen bei allen Treppen mit mehr als drei Stufen vorgesehen werden.

Der horizontale Abschluss wird meist als Handlauf bezeichnet. Der Handlauf ist fest auf den senkrechten Geländerpfosten montiert, bei Ganzglasgeländer auf dem statisch wirkenden Sicherheitsglas. Zwischen den Geländerpfosten und dem Handlauf befinden sich die Füllungen (Platten, Glas, Lochblech, Draht, Seile oder andere Muster und Materialien) oder Stäbe senkrecht (mit maximal 12 cm Stababstand, für Kindergärten und -Tagesstätten gilt 8,9 cm) oder ein bis zwei horizontale Kniestäbe (mit maximal 50 cm Abstand) und eine Fußleiste.

Die Geländerkonstruktionen erhalten in der Regel Wärmedehnungsausgleiche, die auch die Montagestöße darstellen.

Höhe

Treppengeländer müssen – über die Stufenvorderkante gemessen – mindestens 90 cm hoch sein (in Arbeitsstätten mindestens 100 cm[1]). Bei Absturzhöhen von mehr als 12 m wird meist für alle Gebäude eine Höhe von mindestens 110 cm gefordert. Die einzelnen Bundesländer haben hierzu unterschiedliche Regelungen. In Baden-Württemberg ist eine Höhe von 90 cm auch über 12 m Absturzhöhe gefordert. Wenn die Breite der Umwehrung (z. B. bei Rolltreppen) einen zusätzlichen Schutz gegen Absturz bietet, können o.g. Mindesthöhen entsprechend unterschritten werden.

Brückengeländer dienen als Absturzsicherung für Fußgänger oder Radfahrer. Die Geländer sind aus Stahl oder Aluminium und haben bei Absturzhöhen von weniger als 12 m eine Mindesthöhe von 1,0 m, bei größeren Absturzhöhen beträgt die Mindesthöhe 1,1 m. Neben Radwegen ist in Deutschland eine Geländerhöhe von mindestens 1,3 m vorgeschrieben.[2] Brückengeländer haben zum Teil im Handlauf ein Stahlseil als Haltesicherung für Fahrzeuge für eventuelle Unfälle. Die Empfehlungen für Radverkehrsanlagen schlagen 1,30 m Geländerhöhe vor.

Sicherheitsaspekte

Bei älteren Geländern muss man davon abraten, sich (in Gruppen) an das Geländer anzulehnen, da sich meistens nur schwer einschätzen lässt, wie weit im Bereich der Geländerpfosteneinspannung das Material geschwächt ist. Abnutzung kann durch Alterung entstehen. Hierzu gehört Korrosion bei Stahl, Verfaulen bei Holz, Versprödung bei Kunststoffen, durch Belastung und durch sonstige Einflüsse. Durch die Verwendung dauerhafter Korrosionsschutzsysteme wie einer Feuerverzinkung oder eines Duplex-Systems (Feuerverzinkung plus Beschichtung) bzw. durch die Verwendung von rostfreiem Stahl ist Korrosion an Stahlgeländern heute nahezu ausgeschlossen.

Wenn sich bei Balkongeländern aus Metall im Bereich Geländerpfosteneinspannung Probleme einstellen, kann man diese durch seitliche Befestigungen oder (noch besser) durch Maßnahmen an den Balkonunterseiten in den Griff bekommen.

Bei Brücken (ebenso wie bei einigen anderen Bauwerken) schreibt die DIN 1076 jährliche Standsicherheits-Prüfungen vor. Dazu gehört immer auch die Überprüfung der Geländer.

Statik

In der Fachsprache der Statiker (Tragwerksplaner) entspricht die Geländerhöhe der Kragarmlänge des Geländers.

Geländer an der Jubiläumswarte

Die wirklich erforderlichen Materialstärken und Größen der Verbindungsmittel für die Geländer berechnet üblicherweise der Ingenieur für Tragwerksplanung, wenngleich etliche Geländer auch ohne statische Berechnung durch Bauschlosser, Zimmerleute, Tischler oder andere Handwerker oder Designer etc., errichtet werden. Kommt hierbei eine Person zu Schaden, kann dies unter Umständen strafrechtlich relevant werden.

Nach der DIN 1055 müssen neben dem Eigengewicht des Geländers noch Horizontal- und Vertikallasten angenommen werden, die durch Wind, Personen oder Auflehnen entstehen. In der DIN gibt es 21 Nutzungskategorien mit drei verschiedenen Anprallasten. Für Privathäuser gilt eine Belastung von 0,5kN/m (entspricht rd. 50 kg je Meter Geländer). In öffentlichen Gebäudes sind es 1,0kN/m, für Gebäude mit Menschenansammlungen 2,0kN/m. Die Lasten sind an der obersten Stelle bzw. dem Handlauf anzusetzen. Ein Statiker ermittelt die maßgebenden Beanspruchungen, woraus sich die Pfostenabstände und Profilquerschnitte ergeben.

Für Geländer aus dem Katalog brauchen normalerweise keine neuen statischen Berechnungen erstellt werden, wenn eine Typenstatik erstellt wurde und diese vom Prüfstatiker geprüft und zur Ausführung freigegeben wurde.

Auch die Wanddicke der verwendeten Profile ergibt sich durch die Statik, die Schweißfähigkeit und die Absturzhöhe. Bei einer Absturzhöhe von 12 m und einer Brüstungshöhe von 90 cm beträgt die Profildicke 3 mm. Ab einer Abstürzhöhe von 12 m beträgt die Brüstungshöhe 110 cm bei einer größeren Profildicke. Liegt die Absturzhöhe über 12 m muss das Profil nochmals verstärkt werden, da die Statik mit erhöhter Windlast berechnet wird.

Montage

Da das Versagen einer Bauteilverbindung am Geländer zu einer Gefahr für Leben oder Gesundheit von Menschen oder erheblichen wirtschaftlichen Folgen führen kann, sollten grundsätzlich Geländer nach Zulassung bemessen und befestigt werden.

Für die Verankerung einer Balkonplatte dürfen im vorderen Randbereich nur risstaugliche, spannungsfreie bzw. spreizdruckfreie, bauaufsichtlich zugelassene Dübel aus Edelstahl V4A verwendet werden. Dies sind in der Regel zugzonentaugliche Klebeanker sowie Hinterschnittanker. Korrosionen (durch Spannungsrisse und an Bauteilverbindungen) sind grundsätzlich zu vermeiden. Zur Vermeidung einer Kontaktkorrosion dürfen zum Beispiel Edelstahl-Geländer nicht mit verzinkten Schrauben befestigt werden.

Einteilung der Geländer

Grundsätzliches

Geländer aus feuerverzinktem Stahl und Glas
  • Baujahr/Epoche und Region
  • Design (Designer/Architekt, Ingenieure, Künstler, Handwerker)
  • Form (Individuell oder typisiert (Massenware))
    • Handlauf mit Geländerfüllung, Füllstabgeländer, Knieleistengeländer, Geländer mit Verkleidung
    • Stahlrohrgeländer, Stahlseilgeländer, Lamellengeländer, Glasgeländer, Stahlbetonfertigteil, gemauertes Geländer
      • Platten, Glas, Lochblech, Draht, Seile
  • Herstellung durch
    • Handwerk:
      • Steinmetz (Bildhauer), Maurer, Schmied, Zimmermann, Bauschlosser, Glaser, Tischler (Schreiner)
    • Industrie:
      • Glas-, Metall-, Holz- oder Kunststoff-Betriebe (oder Fabriken)
    • Künstler und Autodidakten, …
  • Material (Glas, Seile, Gewebe, Asbestzement-Faserplatten, PVC-Wellplatten)
  • Statik (Berechnung für Einzelgeländer oder Typen/Systemgeländer oder ohne Berechnung nach Gefühl und/oder Erfahrung des Ausführenden)
  • Zusatzelemente an Geländern (Blumenkastenhalter, Sicht- und Windschutz, Wäscheleinenhalter, Übersteigschutz, Halter für Sonnenschirm, Satellitenantennen, …)
  • Funktion (Absturzsicherung, Wegführung, Ornament)

Ganzglasgeländer

Ganzglasgeländer zeichnen sich dadurch aus, dass es keine weiteren (statisch wirksamen) baukonstruktiven Elemente wie Geländerstäbe oder -pfosten gibt. Ganzglasgeländer werden üblicherweise als im Boden verspannte Platten aus Sicherheitsglas ausgeführt. Ebenso werden oft (fälschlicherweise) Geländer bezeichnet, die eine Absturzsicherung aus Glasscheiben besitzen, bei denen also lediglich die Zwischenelemente aus Glas bestehen. Um die Sicherheit der Konstruktion zu gewährleisten, sind die technischen Richtlinien für absturzsichernde Verglasung (TRAV) anzuwenden. Wird kein Bauprodukt mit Regelzulassung verwendet, ist der Nachweis der Einhaltung der TRAV zu erbringen und eine Zustimmung im Einzelfall (ZiE) zu beantragen. Mit der Einführung der DIN 18008 existiert inzwischen eine Grundlage, um eine statische Berechnung von Gläsern durchführen zu können. Eine ZiE lässt sich dadurch in vielen Fällen vermeiden.

Siehe auch

Literatur

  • Hans-Walter Goldelius: Balkon- und Treppengeländer. Richtig planen, konstruieren und montieren. Verlag Coleman, 2001, ISBN 3-87128-054-2.
  • Willibald Mannes: Treppen und Geländer. Verlagsgesellschaft Rudolf Müller, 2004, ISBN 3-481-02125-9.
  • DIN ISO 18065: Treppen; Begriffe.
  • Publikationen des Deutschen Instituts für Treppensicherheit[3]
  • BGI/GUV-I 561, 'Information Treppen' der Deutschen Gesetzlichen Unfallversicherung (DGUV)[4] (ehemals BG-Information „Treppen“ BGI 561)
Commons: Geländer – Sammlung von Bildern, Videos und Audiodateien
Wiktionary: Geländer – Bedeutungserklärungen, Wortherkunft, Synonyme, Übersetzungen

Einzelnachweise

  1. Arbeitsstätten-Richtlinie ASR 12/1-3
  2. Bundesanstalt für Straßenwesen: Zusätzliche Technische Vertragsbedingungen und Richtlinien für Ingenieurbauten ZTV-ING, Teil 8 Bauwerksausstattung, Abschnitt 4 Rückhaltesysteme, Tabelle 8.4.1 Mindestabmessungen, Stand 2013/12:
  3. Abschnitt Gutachten und Normen des Internetauftritts des Deutschen Instituts für Treppensicherheit, abgerufen im Juni 2016
  4. Information Treppen, abgerufen im Juni 2016

Dieser Artikel basiert auf dem Artikel Geländer aus der freien Enzyklopädie Wikipedia und steht unter der Doppellizenz GNU-Lizenz für freie Dokumentation und Creative Commons CC-BY-SA 3.0 Unported (Kurzfassung). In der Wikipedia ist eine Liste der Autoren verfügbar.
